爆改100多元卡西欧，可测速、测温、测海拔，一点不输智能运动表

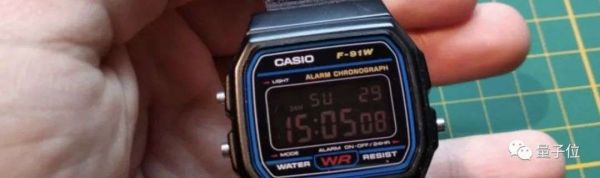

卡西欧F-91W手表，可谓经典中的经典。

就连奥巴马也曾佩戴出镜过：

但全球那么多人都佩戴同款，是有点不那么fashion了。

怎么破？改它！

这不，最近国外一位硬核玩家Joey Castillo，直接把卡西欧F-91W改造成了一款智能手表。

不仅如此，他还出了一个设计了一个模版，能够随意添加任何想要实现的额外功能。

就算是新手也可以“为所欲为”了。

让经典卡西欧手表变智能

要复刻Joey Castillo的改造过程，首先，需要一个卡西欧F-91W手表壳。

手里没有卡西欧也没关系，亚马逊上仅售$15.88，不到一百块人民币，高精度电子手表带回家来拆。

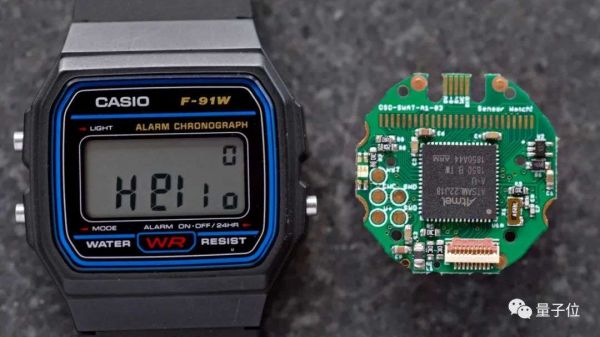

组装电子设备当然少不了一块主板，这里用到的The Sensor Watch主板还包含了Microchip SAM L22微型控制器。

The Sensor Watch具备的硬件特征如下：

ARM Cortex M0+ 微控制器

具有闹钟功能的实时时钟32KHz晶振

十位段式 LCD，加上五段指示符

三个具有中断功能的按钮

红/绿 PWM’able LED 背光

可选压电蜂鸣器（需要焊接）

板载 USB Micro B 连接器

双击 UF2 引导加载程序的重置按钮

九针柔性PCB连接器

是不是觉得缺了点什么？这个主板上没有传感器。

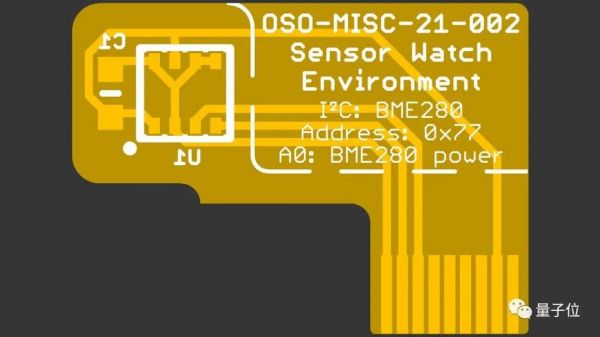

为了让功能的选择更自由，传感器没有被绑定在主板上，而是通过微型柔性PCB连接。根据想要实现的额外功能，使用更合适的传感器进行组装。

虽然表壳中可用空间有限，但是没关系，环境传感器、MEMS加速度计、磁力计等QFN或LGA类型的部件，装进去还是绰绰有余的。

最后将主板等元件装进表壳中，你就可以获得一个全新的F-91W重组手表了。

用代码注入灵魂

硬件到位，就可以开始给手表编程了。

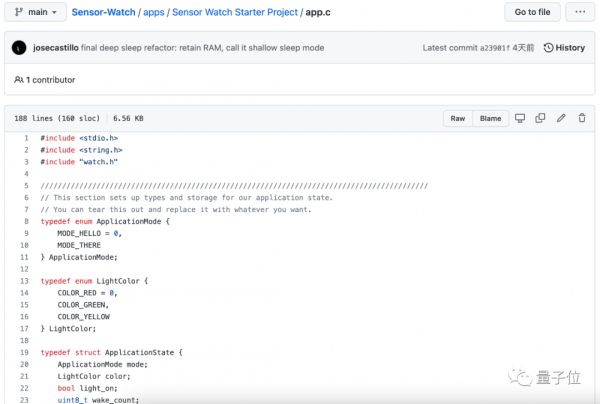

从GitHub开源库中创建新项目，复制Sensor Watch Starter Project，并在app.c文件中编写代码。程序的编写可以参考项目中提供的watch-library。

要实现项目构建，还需要安装GNU Arm嵌入式工具套件。

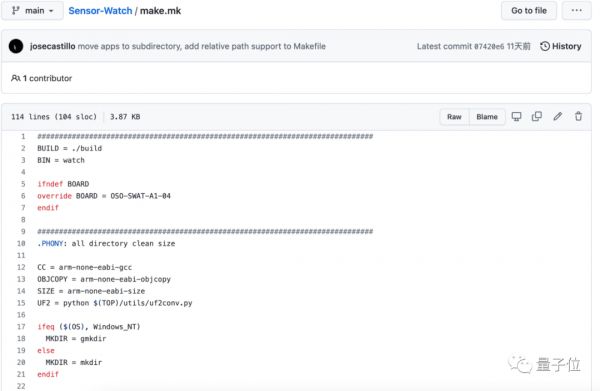

打开终端并跳转到项目的make文件夹，输入make运行代码，这一步是将应用程序移动到子目录，为Makefile添加相对路径支持。

项目安装到The Sensor Watch主板上，需要通过USB端口连接电脑与手表，双击主板背面复位按钮，红色LED灯闪烁则证明连接成功。

电脑桌面上出现“WATCHBOOT”驱动程序后，输入“make install”，使用内置的UF2引导加载程序对Watch主板编程，这一步是将程序转换为UF2文件，复制到手表中运行。

改装后的卡西欧

这一项目提供了很大自由度，可以随自己喜欢，想怎么装就怎么装。

例如连接磁力计添加指南针功能、安装加速度计当运动手表来使用。

在Joey Castillo的第一个作品中，它被赋予了检测湿度功能。通过一个BME280湿度传感器，指示手表进水情况，并发出警报。

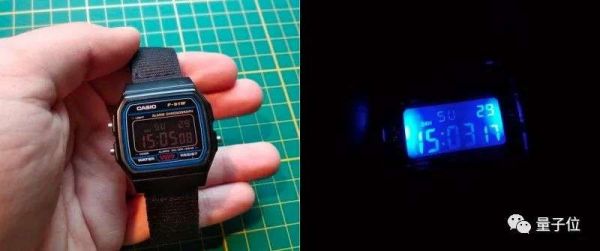

对F-91W的改造，还有一些其他有趣的项目。比如给它换成夜光版，显得更酷一些。

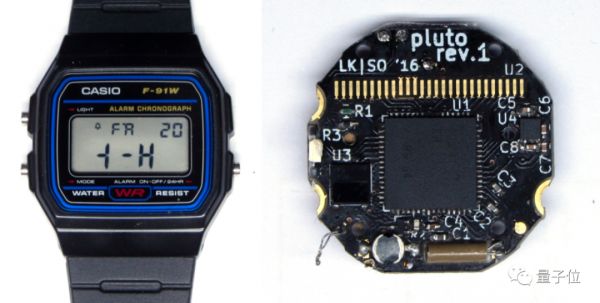

被取名为Pluto的F-91W，则能够同时实现二进制显示、秒表、指南针、车速表等多种功能。

△二进制显示的F-91W

如果觉得复杂的项目玩不好，也有简单的玩法，用矿物油填充F-91W表壳内部空气，做到真正的下水无损。

甚至还有人灵机一动，把特斯拉钥匙卡芯片封装进自己的手表。

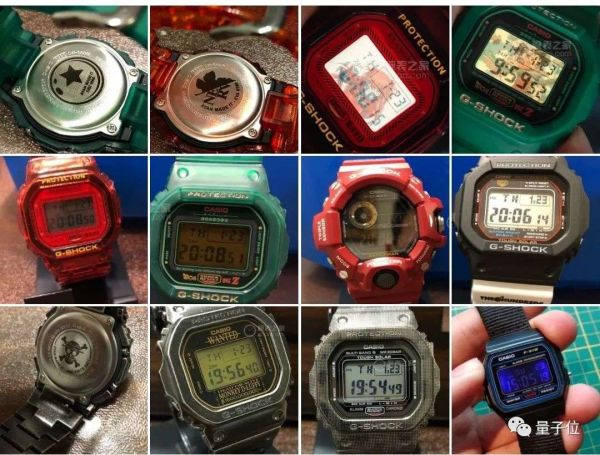

给手表换皮肤这种基础操作就更不用说了，拆装零件什么的，一点难度都没有。

时尚又实用，不贵还好玩，确定不想给自己搞一块专属卡西欧吗？

参考链接

https://github.com/joeycastillo/Sensor-Watch/blob/main/README.md#the-sensor-watchhttps://hackaday.com/tag/casio-f-91w/https://github.com/carrotIndustries/pluto

本文来自微信公众号“量子位”（ID:QbitAI），作者：兴坤，36氪经授权发布。
